Método de endireitamento de barra de aço SGW12D:

Como carro-chefe da máquina dobradeira de estribo de barra de aço CNC da GUTE, as máquinas da série SGW12D têm sido amplamente utilizadas em locais de grandes projetos. No entanto, tem sido difícil para os usuários dominarem rapidamente o endireitamento de barras de aço nos estágios iniciais. Hoje compartilharemos alguns métodos para endireitar rapidamente barras de aço.

Toda a máquina é dividida em 5 partes:peça de pré-ajuste, peça de tração, peça de endireitamento, peça de dobra e mesa cirúrgica.

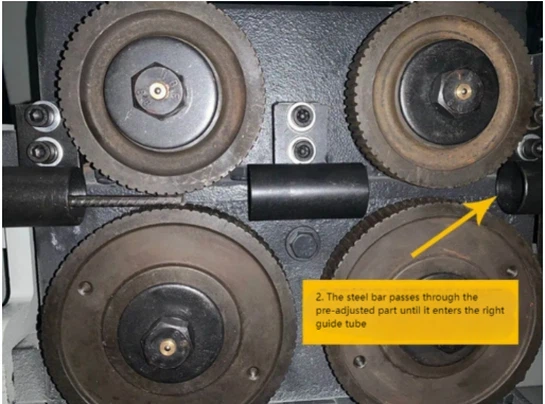

De acordo com os diferentes tamanhos das barras de aço, a pressão do ar deve ser aumentada ou diminuída de forma adequada (observe o manômetro e faça os ajustes correspondentes). A pressão excessiva do ar fará com que as barras de aço fiquem achatadas, a roda de tração se desgaste mais rapidamente e a carga da caixa de compactação aumente. A pressão excessiva do ar fará com que as barras de aço escorreguem e girem e não sejam puxadas normalmente, afetando assim o efeito de endireitamento das barras de aço e a precisão dimensional dos estribos.

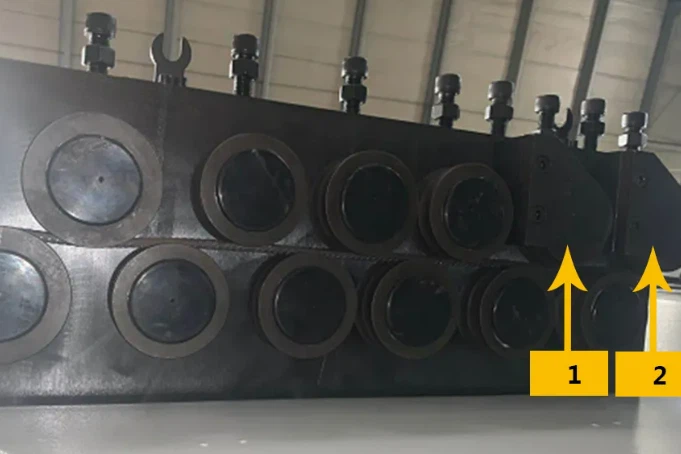

O endireitamento de barras de aço é dividido em duas partes: pré-endireitamento e endireitamento. Os dois conjuntos de rodas de pressão na parte de pré-endireitamento precisam ser devidamente apertados para fazer com que a barra de aço produza um arco para eliminar alguma tensão e facilitar o endireitamento da extremidade traseira (geralmente as rodas de pressão pressionam a barra de aço e, em seguida, gire a haste do parafuso 2 a 4 vezes), e as rodas de pressão traseiras pressionam a barra de aço por sua vez (as rodas de pressão tocam a barra de aço e a mão não pode girar a haste do parafuso e girá-la cerca de mais 1 vez), e a barra de aço da extremidade traseira é mantida em linha reta





Os dois conjuntos de rodas de pressão na frente da peça de endireitamento precisam ser devidamente apertados para fazer com que a barra de aço produza um arco para eliminar alguma tensão e facilitar o endireitamento da extremidade traseira (geralmente as rodas de pressão pressionam a barra de aço e depois gire a haste do parafuso 2-4 vezes), e as rodas de pressão traseiras pressionam a barra de aço por sua vez (as rodas de pressão tocam a barra de aço e a mão não pode girar a haste do parafuso e girá-la cerca de 1 vez), e a barra de aço da extremidade traseira é mantida em linha reta

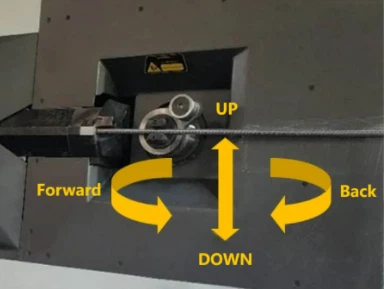

O melhor efeito de endireitamento é mostrado na Figura 1 (as barras de aço estão na mesma linha horizontal). 1. Quando a barra de aço se inclina para cima (acima do plano horizontal), a peça de endireitamento precisa ser ajustada, afrouxe a haste do parafuso Não. 3 e aperte levemente a haste do parafuso Não. 4. 2. Quando a barra de aço cai para baixo (abaixo do plano horizontal), a peça de endireitamento precisa ser ajustada, aperte a haste do parafuso Não. 3 e afrouxe levemente o Sem. 4 haste de parafuso. 3. Quando a barra de aço se inclina para frente (para longe do painel), a peça de pré-ajuste precisa ser ajustada, afrouxe a haste de parafuso Não. 1 e aperte levemente a haste de parafuso Não. 2. 4. Quando a barra de aço se inclina para trás (perto do painel), a peça de pré-ajuste precisa ser ajustada, aperte a haste de parafuso Não. 1 e aperte levemente o Sem. 2 haste de parafuso.







O acima é um método de referência para endireitamento de barras de aço da série SGW12D de máquinas dobradeiras automáticas de barras de aço CNC. As técnicas de endireitamento exigem proficiência e domínio contínuos na operação.
